近期不少人問螺帶混合機的結構問題，今天萬達機械小編就帶大家了解下。螺帶混合機的結構因類型不同存在差異，主要分為臥式和錐型兩種主流設計，同時涉及傳動、混合、出料等核心組件：

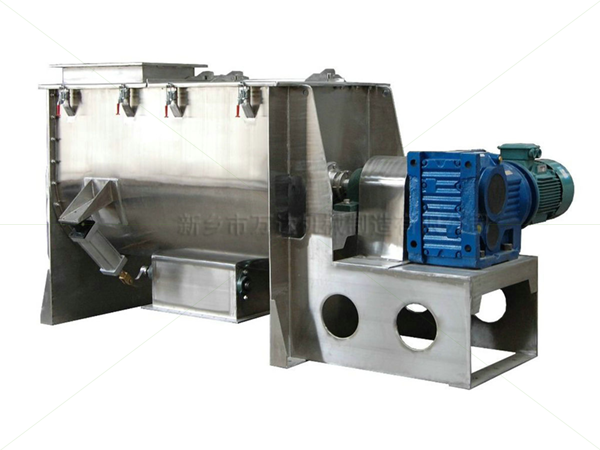

一、臥式螺帶混合機結構

主體框架?

U型筒體?：采用長體U形容器，內壁光滑以減少物料運動阻力，部分機型配置夾套用于加熱或冷卻?。

進/出料口?：頂部設進料口、檢修口，底部配置氣動翻板閥、蝶閥或插板閥，確保快速卸料且無殘留?。

傳動系統?

由電機驅動擺線針輪減速機，直接連接攪拌主軸，結構緊湊且維護便捷?。

攪拌組件?

雙層螺帶葉片?：外層螺旋將物料從兩側向中心匯集，內層螺旋反向輸送物料至兩側，形成對流混合；部分機型采用三層螺帶增強渦流效應?。

主軸布局?：螺帶以正反旋轉方式安裝于同一水平軸，實現低能耗高效混合?。

二、錐型螺帶混合機結構

主體框架?

錐形筒體?：倒錐形或上部圓筒+下部錐形結構，內壁鏡面拋光（粗糙度Ra≤0.6μm），符合食品級衛生標準?。

底部出料機構?：平齊翻板閥或插板閥，避免物料殘留?。

傳動系統?

立式電機通過擺線針輪減速機驅動主軸，部分機型采用雙螺旋軸或長短螺帶組合設計，實現自轉與公轉復合運動?。

攪拌組件?

螺帶配置?：?jiǎn)胃㈦p根或三根螺帶，外層螺帶提升物料沿筒壁上升，內層螺旋剪切中心物料，形成三維對流；物料因重力自由下落完成循環混合?。

三、其他結構特征

功能擴展?：可集成噴霧加液裝置、夾套（用于加熱/冷卻）或密封系統，適應不同工藝需求?。

材質選擇?：筒體及螺帶多采用不銹鋼，耐腐蝕且適用于食品、醫藥等行業?。

不同類型螺帶混合機的核心差異體現在筒體形狀、螺帶布局及運動方式上，但均通過螺帶的對流、剪切作用實現高效混合?。關于更多螺帶混合機事宜，可隨時咨詢?nèi)f達機械！
