方形搖擺篩結構的設計原理？方形搖擺篩自身存在一定的傾斜（約0°-5°），主要由入料口、觀察孔、篩框、篩網、篩箱、自清理系統、變速器、底座、出料口、電機等部分組成。

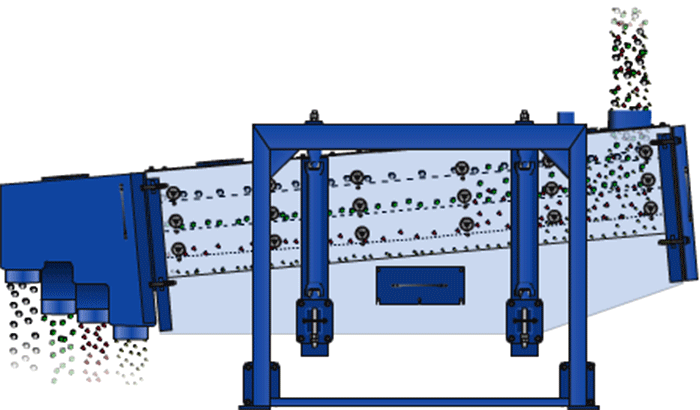

方型搖擺篩是一種低噪音高精度的細粉篩分機。 它適用于篩分和過濾顆粒，粉末和粘液等材料。 在正常情況下使用，方形搖擺篩的使用壽命可以達到20年以上。從搖擺篩的篩箱運動軌跡可以看出，方形搖擺篩又稱往復篩，其驅動裝置所產生的振動力是繞固定軸，方向呈一定規律變化的慣性力，其本質是有偏心輪繞定軸轉動所形成的往復慣性力。由于其慣性帶動物料的運動從而實現方形搖擺篩的篩分效果。

1、框架結構——關鍵支撐：方型搖擺篩利用四根萬向傳動軸把箱體掛在外框架上，通過和變速器、電機的配合，讓箱體進行平面回旋的篩分運動，不僅穩固，而且美觀大方；

2、變速器——運行核心：整體箱式結構的變速器將電機產生的源動力均勻分散并傳遞，也十分牢固，是方形搖擺篩能夠仿人工溫和運行的關鍵結構；

3、電機——動力來源：電機通電后為整臺機器提供運行動力；

4、篩箱和篩網——篩分主體：篩箱和篩網通過勾板和篩網夾具連接在一起，十分牢靠，將篩網拉緊使得內部不容易竄料，篩分精度更高，也更方便進行篩網的更換；同時根據需求可在篩箱內加多層不同目數的篩網，進行物料分級；篩箱可根據需求進行多箱設計，提效增量；

5、自清理系統——輔助作業：自動清理系統由彈跳球和擋球網組成，分布在篩網之間，在篩機運行的時候，彈跳球同時工作，撞擊篩網解決物料堵孔問題；

6、入料口、觀察孔和出料口——緊密配合：進料口改變了原來依附在后門上的設計，增加分料板結構使進料也越發簡單快捷、分料更有效均勻，觀察孔用來控制物料篩分精度和堵網情況；出料口位于方形搖擺篩斜下方，可以根據客戶的物料篩分需要進行各種不同設計通過改變出料口的角度、長度、料管直徑等方式，適應各種性狀物料流出篩體。
